Клапаны

Клапан обратный, подъёмный

Клапан обратный подъёмный, предназначен для автоматического предотвращения обратного потока рабочей среды в системах трубопроводов, а также для установки в узлах учёта потребления холодной и горячей воды с целью защиты от поломок водомерных счётчиков при аварийном отключении и подаче воды в систему.

Материал: латунь ЛЦ 40 С

Температура рабочей среды,°С - до +70

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Герметичность затвора - "А" по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка,
  3. Золотник,
  4. Пружина,
  5. Прокладка золотника.





Значение

Параметр

DN 15

DN20/15

DN25

DN32/25

Диаметры:

- номинальный, мм

- эффективный, мм



15

15



20

15



25

25



32

25

Рабочая среда

Вода

Минимальный перепад давления открытия клапана, кПа

50

70

Масса, кг, не более

0,165

0,215

0,350

0,430

Строительная длина, L, мм, не более

46

55

71

77

- размер под ключ, S, мм

27

32

41

41

Клапан обратный, прямоточный

Клапан обратный подъёмный, предназначен для автоматического предотвращения обратного потока рабочей среды в системах трубопроводов, а также для установки в узлах учёта потребления холодной и горячей воды с целью защиты от поломок водомерных счётчиков при аварийном отключении и подаче воды в систему.

Материал: латунь ЛЦ 40 С или латунь ЛЦ 40 Сд

Температура рабочей среды,°С - до +70

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

  1. Корпус,
  2. Затвор,
  3. Фиксатор,
  4. Пружина,
  5. Гайка накидная,
  6. Прокладка.





Параметр

Значение

Диаметры:

- номинальный, мм

- эффективный, мм



15

11

Рабочая среда

Вода

Минимальный перепад давления открытия клапана, кПа

50

Масса, кг, не более

0,100

Герметичность затвора: пропуск воды см3/мин., не более

150

Размер под ключ:

- размер под ключ, S, мм

- гайки накидной, S1, мм



19

30

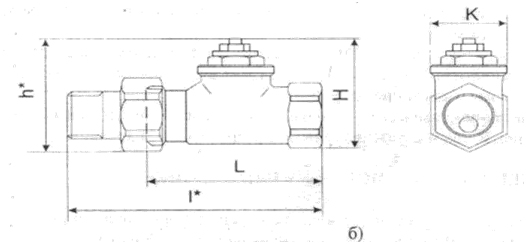

Клапан радиаторный регулирующий прямой V2000DVS15

Клапан радиаторный регулирующий прямой V2000DVS15, предназначен для применения, как в однотрубных системах водяного отопления, так и в двухтрубных. Клапан монтируется на трубопроводе, подводящем теплоноситель к отопительному прибору системы отопления. При этом конструкция отопительного прибора значения не имеет. Тип и модификация клапана выбирается с учетом вида и конфигурации отопительной системы, диаметром патрубков отопительного прибора, требований к дизайну интерьера.Материал: латунь ЛЦ 40 С или латунь ЛЦ 40 Сд

Температура рабочей среды,°С - до +95

Давление номинальное, PN, МПа - 0,6

Допустимый перепад давления PN, МПа - 0,02





Параметр

Значение

Номинальный диаметр, мм

15

Корпус клапана

Прямой

Номинальный размер резьбовых соединений

G1/2-B

Длина клапана L, не более, мм

55

Длина клапана, с учетом штуцера I, справочное, мм

80

Высота клапана H, не более, мм

54

Высота клапана, с учетом штуцера h, справочное, мм

56

Ширина клапана К, не более, мм

31

Условная пропускная способность Kvs, с не регулируемой вставкой клапана м2 в час

1,10

Условная пропускная способность Kvs, с регулируемой вставкой клапана м2 в час

0,04-0,72

Ход штока

2,5±0,2

Масса, кг, не более

0,2

Рекомендуемое рабочее положение клапана

Горизонтальное

Срок лужбы, лет, не менее

10

Содержание драгоценных металлов

Не содержит

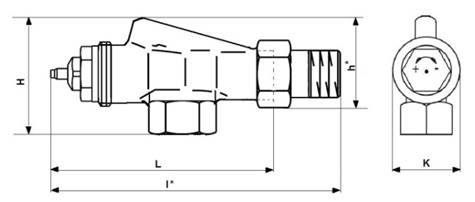

Клапан радиаторный регулирующий осевой V2000АVS15

Клапан радиаторный регулирующий осевой V2000АVS15, предназначен для применения, как в однотрубных системах водяного отопления, так и в двухтрубных. Клапан монтируется на трубопроводе, подводящем теплоноситель к отопительному прибору системы отопления. При этом конструкция отопительного прибора значения не имеет. Тип и модификация клапана выбирается с учетом вида и конфигурации отопительной системы, диаметром патрубков отопительного прибора, требований к дизайну интерьера.Материал: латунь ЛЦ 40 С или латунь ЛЦ 40 Сд

Температура рабочей среды,°С - до +95

Давление номинальное, PN, МПа - 0,6

Допустимый перепад давления PN, МПа - 0,02





Параметр

Значение

Номинальный диаметр, мм

15

Корпус клапана

Осевой

Номинальный размер резьбовых соединений

G1/2-B

Длина клапана L, не более, мм

74

Длина клапана, с учетом штуцера I, справочное, мм

100

Высота клапана H, не более, мм

50

Высота клапана, с учетом штуцера h, справочное, мм

43

Ширина клапана К, не более, мм

31

Условная пропускная способность Kvs, с не регулируемой вставкой клапана м2 в час

1,10

Условная пропускная способность Kvs, с регулируемой вставкой клапана м2 в час

0,04-0,72

Ход штока

2,5±0,2

Масса, кг, не более

0,2

Рекомендуемое рабочее положение клапана

Горизонтальное

Срок лужбы, лет, не менее

10

Содержание драгоценных металлов

Не содержит

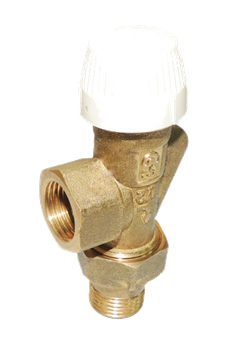

Клапан запорно-регулирующий угловой для радиаторов

Клапан предназначен для применения, как в однотрубных системах водяного отопления, так и в двухтрубных. Клапан монтируется на трубопроводе, подводящем теплоноситель к отопительному прибору системы отопления. При этом конструкция отопительного прибора значения не имеет. Тип и модификация клапана выбирается с учетом вида и конфигурации отопительной системы, диаметром патрубков отопительного прибора, требований к дизайну интерьера.Материал: латунь ЛЦ 40 С или латунь ЛЦ 40 Сд

Температура рабочей среды,°С - до +95

Давление номинальное, PN, МПа - 0,6

Допустимый перепад давления PN, МПа - 0,02





Параметр

Значение

Номинальный диаметр, мм

15

Корпус клапана

Осевой

Номинальный размер резьбовых соединений

G1/2-B

Длина клапана L, не более, мм

74

Длина клапана, с учетом штуцера I, справочное, мм

100

Высота клапана H, не более, мм

50

Высота клапана, с учетом штуцера h, справочное, мм

43

Ширина клапана К, не более, мм

31

Условная пропускная способность Kvs, с не регулируемой вставкой клапана м2 в час

1,10

Условная пропускная способность Kvs, с регулируемой вставкой клапана м2 в час

0,04-0,72

Ход штока

2,5±2

Масса, кг, не более

0,2

Рекомендуемое рабочее положение клапана

Горизонтальное

Срок лужбы, лет, не менее

10

Содержание драгоценных металлов

Не содержит
