Краны шаровые

Кран шаровой, полнопроходной

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка,
  6. Гайка сальника,
  7. Втулка сальника,
  8. Ручка.

Значение

Параметр

DN 15

DN15

DN20

DN20

DN25

DN32

DN40

DN50

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



15

15



20

17,5



20

17,5



25

24



32

30



40

37



50

47

Обозначение по таблице фигур:

- для рабочих сред кроме газа

11Б27п5

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B



G1/2-B

G3/4-B

G3/4-B



G3/4-B

G1-B

G1-B

G1 1/4-B

G1 1/2-B

G2-B

Масса, кг, не более

0,230

0,26

0,30

0,33

0,52

0,700

1,100

1,700

Строительная длина, L, мм, не более

52

58

60

62

70

83

89

105

Размер "под ключ", S (S1), мм

27

27 (32)

32

32 (41)

41

48

55

70

Кран шаровой, полнопроходной, газовый

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка,
  6. Гайка сальника,
  7. Втулка сальника,
  8. Ручка.

Значение

Параметр

DN 15

DN15

DN20

DN20

DN25

DN32

DN40

DN50

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



15

15



20

17,5



20

17,5



25

24



32

30



40

37



50

47

Обозначение по таблице фигур:

- для природног газа

11Б27п4

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B



G1/2-B

G3/4-B

G3/4-B



G3/4-B

G1-B

G1-B

G1 1/4-B

G1 1/2-B

G2-B

Масса, кг, не более

0,230

0,26

0,30

0,33

0,52

0,700

1,100

1,700

Строительная длина, L, мм, не более

52

58

60

62

70

83

89

105

Размер "под ключ", S (S1), мм

27

27 (32)

32

32 (41)

41

48

55

70

Кран шаровой, полнопроходной, муфта-цапка

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN20

DN25

DN32

DN40

DN50

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



20

17,5



25

24



32

30



40

37



50

47

Обозначение по таблице фигур:

- для рабочих сред кроме газа

11Б27п5

Присоединение к трубопроводу,

резьба:   муфты - D, дюйм

              цапки   - D1, дюйм



G1/2-B

G1/2-B



G1/2-B

G3/4-B



G3/4-B

G3/4-B



G1-B

G1-B



G1 1/4-B

G1 1/4-B



G1 1/2-B

G1 1/2-B



G2-B

G2-B

Масса, кг, не более

0,235

0,270

0,300

0,525

0,720

1,120

1,7

Строительная длина, L, мм, не более

59

61

68

78

90

100

120

Размер "под ключ", S (S1), мм

27 (22)

27 (27)

32 (27)

41 (36)

48 (46)

55 (48)

70 (60)

Кран шаровой, полнопроходной, газовый муфта-цапка

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN20

DN25

DN32

DN40

DN50

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



20

17,5



25

24



32

30



40

37



50

47

Обозначение по таблице фигур:

- для природног газа

11Б27п6

Присоединение к трубопроводу,

резьба:   муфты - D (с 2-х сторон)

              шапки   - D и D1, дюйм



G1/2-B

G1/2-B



G1/2-B

G3/4-B



G3/4-B

G3/4-B



G1-B

G1-B



G1 1/4-B

G1 1/4-B



G1 1/2-B

G1 1/2-B



G2-B

G2-B

Масса, кг, не более

0,235

0,270

0,300

0,525

0,720

1,120

1,7

Строительная длина, L, мм, не более

59

61

68

78

90

100

120

Размер "под ключ", S (S1), мм

27 (22)

27 (27)

32 (27)

41 (36)

48 (46)

55 (48)

70 (60)

Кран шаровой, стандартный проход, муфта

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка,
  6. Гайка сальника,
  7. Втулка сальника,
  8. Ручка.

Значение

Параметр

DN 15

DN20/15

DN25/20

DN32/25

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5



20

15



25

17,5



32

24

Обозначение по таблице фигур:

- для рабочих сред кроме газа

11Б27п7

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B

G3/4-B

G1-B

G1 1/4-B

Масса, кг, не более

0,21

0,30

0,38

0,55

Строительная длина, L, мм, не более

51

60

65

75

Размер "под ключ", S (S1), мм

27

32

41

48

Кран шаровой, газовый, стандартный проход, муфта

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка,
  6. Гайка сальника,
  7. Втулка сальника,
  8. Ручка.

Значение

Параметр

DN 15

DN20/15

DN25/20

DN32/25

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5



20

15



25

17,5



32

24

Обозначение по таблице фигур:

- для пригодного газа

11Б27п6

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B

G3/4-B

G1-B

G1 1/4-B

Масса, кг, не более

0,21

0,30

0,38

0,55

Строительная длина, L, мм, не более

51

60

65

75

Размер "под ключ", S (S1), мм

27

32

41

48

Кран шаровой, стандартный проход, муфта-цапка

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN20/15

DN25/20

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5



20

15



25

17,5

Обозначение по таблице фигур:

- для рабочих сред кроме газа

11Б27п7

Присоединение к трубопроводу,

резьба:   муфты - D,

              цапки   - D и D1, дюйм

G1/2-B

G3/4-B

G1-B

G1 1/4-B

Масса, кг, не более

0,21

0,30

0,38

0,55

Строительная длина, L, мм, не более

51

60

65

75

Размер "под ключ", S (S1), мм

27

32

41

48

Кран шаровой, газовый, стандартный проход, муфта

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN20/15

DN25/20

DN32/25

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5



20

15



25

17,5



32

24

Обозначение по таблице фигур:

- для пригодного газа

11Б27п6

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B

G3/4-B

G1-B

G1 1/4-B

Масса, кг, не более

0,21

0,30

0,38

0,55

Строительная длина, L, мм, не более

51

60

65

75

Размер "под ключ", S (S1), мм

27

32

41

48

Кран шаровой, стандартный проход, цапка

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN15

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5

Обозначение по таблице фигур:

- для рабочих сред, кроме газа

11Б27п7

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B



G1/2-B

G3/4-B

Масса, кг, не более

0,20

0,21

Строительная длина, L, мм, не более

58

60

Размер "под ключ", S (S1), мм

22

27

Кран шаровой, газовый, стандартный проход, цапка

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Пробка,
  3. Гайка сальника,
  4. Втулка сальника,
  5. Ручка,
  6. Седло,
  7. Шпиндель,
  8. Крышка уплотнительная.

Значение

Параметр

DN 15

DN15

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5

Обозначение по таблице фигур:

- для природного газа

11Б27п6

Резьбы присоединительных муфт:

- D (с 2-х сторон)

- D и D1, дюйм

G1/2-B



G1/2-B

G3/4-B

Масса, кг, не более

0,20

0,21

Строительная длина, L, мм, не более

58

60

Размер "под ключ", S (S1), мм

22

27

Кран шаровой (со сгоном)

Краны шаровые относятся к промышленной арматуре и предназначены для применения в различных отраслях народного хозяйства в качестве запорных устройств на трубопроводах  воды, пара, природного газа, масла и других сред, нейтральных к материалам деталей кранов.

Ручка-рычаг (возможна ручка-бабочка для DN15 - DN20)

Материал: латунь ЛЦ 40 Сд или латунь ЛЦ 40 С

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

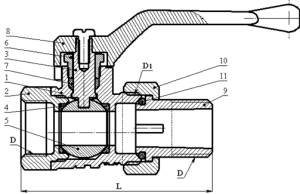

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка,
  6. Гайка сальника,
  7. Втулка сальника,
  8. Ручка,
  9. Сгон,
  10. Гайка накидная,
  11. Кольцо уаплотнительное

Значение

Параметр

DN 15

DN20

DN25

DN32

Диаметры:

- нормальный, мм

- эффективный, мм



15

12,5



20

17,5



25

24



32

30

Обозначение по таблице фигур:

- для рабочих сред кроме газа

11Б27п9

Резьба присоединительная:

- муфты, сгона D

- цапки корпуса - гайки накидной D1, дюйм



G1/2-B

G3/4-B



G3/4-B

G1-B



G1-B

G1 1/4-B



G1 1/4-B

G1 1/2-B

Масса, кг, не более

0,270

0,380

0,75

1,02

Строительная длина, L, мм, не более

73

82

99

110

Размер "под ключ", S (S1), мм

27(30)

32(38)

41(48)

48(55)

Кран шаровой Н-образный

Кран применяется в качестве запорного устройства для нижнего подключения радиатора отопления. кран может быть использован как в однотрубной, так и в духтрубной системе отопления и позволяет отключить радиатор для его демонтажа или технического обслуживания без слива теплоносителя из всей системы отопления.

Материал основных деталей: латунь ЛЦ 40 Сд, фторопласт Ф-4, резина по действующим ТНПА, биконит

Температура теплоносителя: до +120 °С

Давление номинальное,  PN, МПа - 1,0

Давление испытательное, PN, МПа - 1,5

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Шпиндель,
  4. Седло,
  5. Пробка (шар),
  6. Гайка накидная,
  7. Прокладка,
  8. Кольцо.

Значение

Параметр

DN 15

Диаметры:

- нормальный, мм

- эффективный, мм



15

9,5

Рабочая среда (теплоноситель)

вода, пар

Резьбы присоединительная, D, дюйм:

- к трубопроводу

- к радиатору



G3/4-B

G3/4-B

Масса, кг, не более

0,350

Строительная длина, L, мм, не более

49

Размер "под ключ", S (S1), мм

50±0,3

Кран шаровой для подключения датчика температуры, муфта-цапка

Краны предназначены для подключения датчика температуры (далее датчика) и применяются в водопроводных системах бытового, промышленного и сельскохозяйственного назначения, в отопительных и сантехнических системах.

Ручка-бабочка (возможна ручка-рычаг)

Материал: латунь ЛЦ 40 Сд

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Ручка,
  4. Седло,
  5. Пробка (шар),
  6. Шпиндель,
  7. Гайка сальника,
  8. Втулка,
  9. Заглушка,
  10. Прокладка.

Значение

Параметр

DN 15

DN20

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



20

17,5

Обозначение по таблице фигур:

- для природного газа

11Б27п13

Резьба для присоединения датчика

М10 х 1

Резьбы присоединительных муфт (цапки):

- D, дюйм



G1/2-B



G3/4-B

Масса, кг, не более

0,235

0,315

Строительная длина, L, мм, не более

58

67

Глубина погружения датчика, Н, мм

39,8

39,8

Кран шаровой для подключения датчика температуры, муфтовый

Краны предназначены для подключения датчика температуры (далее датчика) и применяются в водопроводных системах бытового, промышленного и сельскохозяйственного назначения, в отопительных и сантехнических системах.

Ручка-бабочка (возможна ручка-рычаг)

Материал: латунь ЛЦ 40 Сд

Температура рабочей среды,°С - от - 50 до +150

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Ручка,
  4. Седло,
  5. Пробка (шар),
  6. Шпиндель,
  7. Гайка сальника,
  8. Втулка,
  9. Заглушка,
  10. Прокладка.

Значение

Параметр

DN 15

DN20

Диаметры:

- нормальный, мм

- эффективный, мм



15

15



20

17,5

Обозначение по таблице фигур:

- для природного газа

11Б27п13

Резьба для присоединения датчика

М10 х 1

Резьбы присоединительных муфт (цапки):

- D, дюйм



G1/2-B



G3/4-B

Масса, кг, не более

0,235

0,315

Строительная длина, L, мм, не более

58

67

Глубина погружения датчика, Н, мм

39,8

39,8

Кран шаровой для подключения манометра

Краны предназначены для подключения манометра к водопроводной магистрали с рабочей средой и проверки исправности манометра при помощи контрольного манометра.

Ручка-рычаг (ручка-бабочка)

Материал основных деталей: латунь ЛЦ 40 Сд

Температура рабочей среды, °С - от -50  до +120

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Ручка,
  4. Седло,
  5. Пробка (шар),
  6. Шпиндель,
  7. Гайка сальникаПрокладка,
  8. Втулка (фторопластовая),
  9. Заглушка,
  10. Кольцо уплотнительное.

Значение

Параметр

DN 15

Диаметры:

- нормальный, мм

- эффективный, мм



15

15

Таблица фигур

11Б27п11

Резьбы присоединительной муфты

G1/2

Масса, кг, не более

0,250

Строительная длина, L, мм, не более

56

Резьба присоедингения манометров:

- рабочего

- контрольного



М20х1,5

М12х1,5



Кран шаровой для подключения манометра, газовый

Краны предназначены для подключения манометра к водопроводной магистрали с рабочей средой и проверки исправности манометра при помощи контрольного манометра.

Ручка-рычаг (ручка-бабочка), цвет жёлтый

Материал основных деталей: латунь ЛЦ 40 Сд

Температура рабочей среды, °С - от -50  до +120

Давление номинальное,  PN, МПа - 1,6

Давление испытательное, PN, МПа - 2,4

Класс герметичности затвора - «А» по ГОСТ 9544-2005

  1. Корпус,
  2. Крышка уплотнительная,
  3. Ручка,
  4. Седло,
  5. Пробка (шар),
  6. Шпиндель,
  7. Гайка сальникаПрокладка,
  8. Втулка (фторопластовая),
  9. Заглушка,
  10. Кольцо уплотнительное.

Значение

Параметр

DN 15

Диаметры:

- нормальный, мм

- эффективный, мм



15

15

Таблица фигур

11Б27п10

Резьбы присоединительной муфты

G1/2

Масса, кг, не более

0,250

Строительная длина, L, мм, не более

56

Резьба присоедингения манометров:

- рабочего

- контрольного



М20х1,5

М12х1,5



Кран регулирующий двойной регулировки, шаровый, КРДШ

Краны регулирующие двойной регулировки шаровые - КРДШ предназначены для ручного регулирования или полного прекращения потока теплоносителя в системах водяного отопления зданий и сооружений.

Краны КРДШ не рекомендуется использовать в качестве запорных устройств.

Материал основных деталей: латунь ЛЦ 40 Сд

Давление номинальное,  PN, МПа - 1,0

Давление испытательное, PN, МПа - 1,5

  1. Корпус,
  2. Рукоятка,
  3. Крышка уплотнительная,
  4. Седло фторопластовое (2 шт.),
  5. Пробка,
  6. Шпиндель,
  7. Втулка сальника,
  8. Гайка сальника,
  9. Вставка,
  10. Крышка,
  11. Винт М4,
  12. Шайба.

Значение

Параметр

DN 15

DN20

Условный диаметр, DN, мм

15

20

Температура теплоносителя, К(С)

432 (150)

Резьбы присоединительных муфт, D, дюйм



G1/2-B



G3/4-B

Масса, кг, не более

0,225

0,28

Строительная длина, L, мм, не более

51

60
