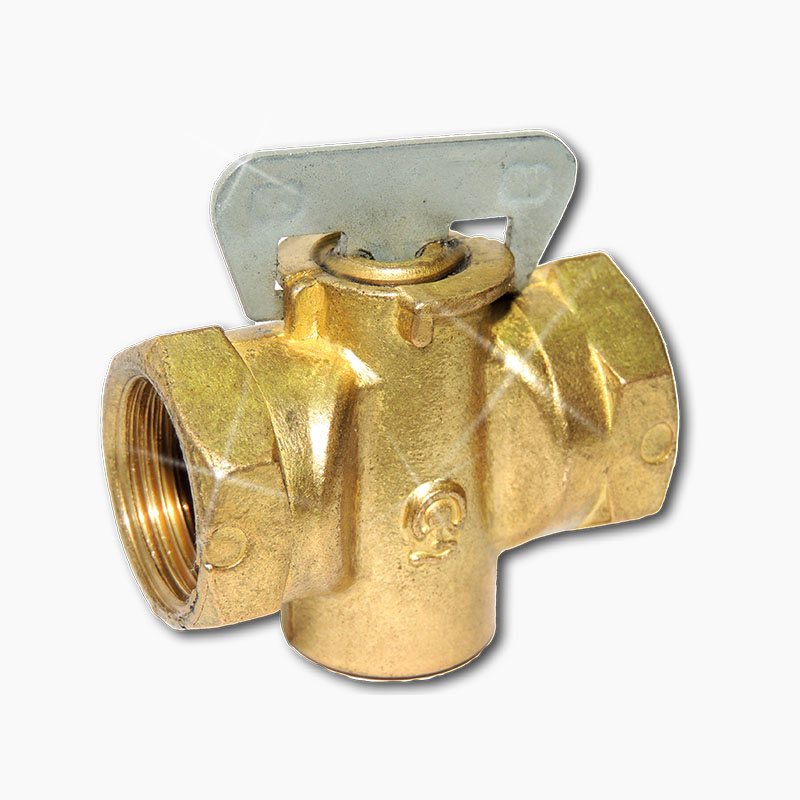

Кран конусный
Краны конусные предназначены для применения в качестве запорного устройства на газопроводах. Материалы основных деталей: латунь ЛЦ40Сд или ЛЦ40С. ГОСТ 17711-93. Класс герметичности затвора - «А» по ГОСТ 9544-2015.
Технические характеристики
| Параметр | DN15 | DN15/10 | DN20/15 | DN25/20 | |||
|---|---|---|---|---|---|---|---|
| Артикул | ZW30001 | ZW30002 | ZW30003 | ZW30004 | |||
| Диаметры: - номинальный, мм - эффективный, мм |
15 15 |
15 10 |
20 15 |
25 20 |
|||
| Обозначение по таблице фигур | 11Б12бк | 11Б34бк | 11Б34бк | 11Б39бк | |||
| Давление номинальное, МПа | 0.01 | 0.1 | |||||
| Давление испытательное, Pпр, МПа | 0.11 | 0.2 | |||||
| Резьбы присоединительных муфты, дюйм | G1/2-B | G1/2-B | G3/4-B | G1-B | |||
| Масса, кг, не более | 0.210 | 0.150 | 0.240 | 0.470 | |||
| Температура рабочей среды, t °С | до +50 | ||||||

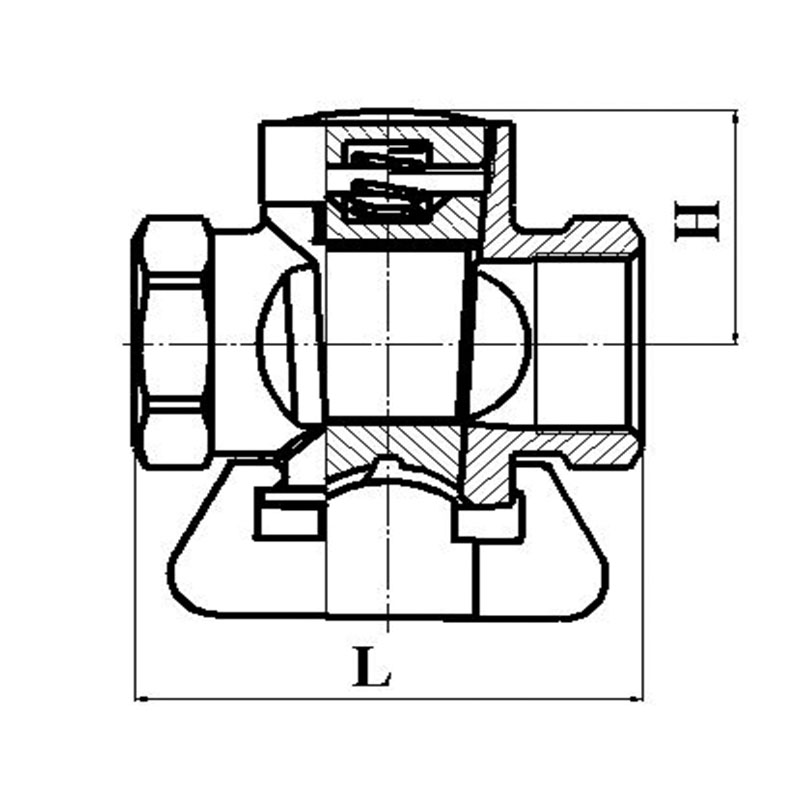

| Строительная длина, L, мм, не более | 50 | 46 | 55 | 66 | |||
