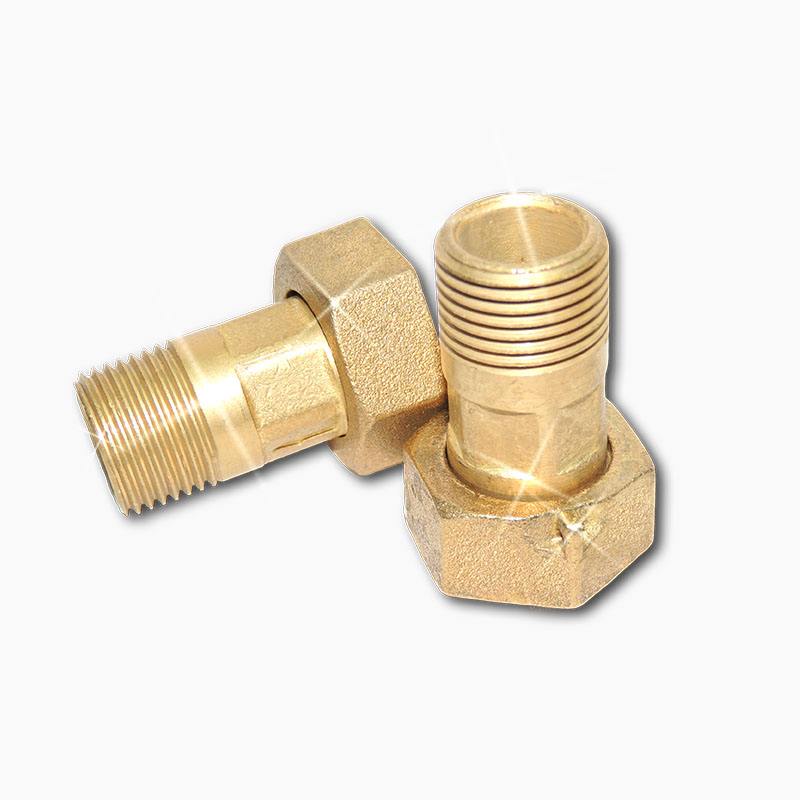

Узел присоединительный

Узлы присоединительные трубопроводные предназначены для соединения приборов учета и др. с элементами трубопровдных систем воды (в том числе питьевой), природного и сжиженного углеводородного газов (DN15 - DN25) с температурой рабочей среды до + 120°С. Давление номинальное - 1,6 МПа. Давление испытательное - 2,4 МПа.

Характеристики

Документация

Технические характеристики

Параметр	DN15x36	DN15x37	DN15x47	DN15x58	DN15x64	DN20x40	DN20x58	DN25x54	DN25x70	DN32x54	DN32x65	DN40
Артикул	ZW50102	ZW50103	ZW50104	ZW50126	ZW50105	ZW50146	ZW50108	ZW50123	ZW50109	ZW50124	ZW50110	ZW50111
Диаметр номинальный, DN	15					20		25		32		40
Давление рабочее, МПа	1.6
Резьба присоединительная: - ниппеля, D, дюйм - гайки накидной, D1, дюйм	G1/2-В G3/4-В					G3/4-В G1-В		G1-В G1.1/4-В		G3/4-В G1.1/2-B		G1.1/2-В G2-B
Размер под ключ: - ниппеля, S, мм - гайки накидной, S1, мм	19 30					24 38		32 48		40 55		44 65
Масса, кг, не более	0.085	0.095	0.100	0.125	0.130	0.120	0.165	0.250	0.310	0.325	0.400	0.390

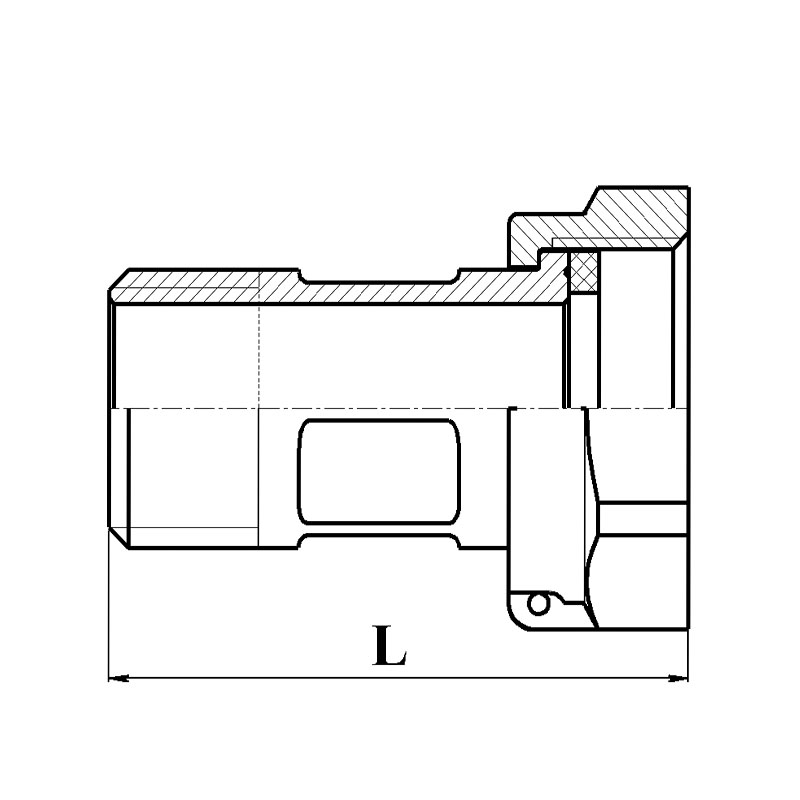

Габаритные размеры: L, мм, не более	36	37	47	58	64	40	58	54	70	54	65	64
